Sơ đồ lắp máy nước nóng năng lượng mặt trời đóng vai trò cực kỳ quan trọng trong việc đảm bảo hệ thống vận hành ổn định và hiệu quả. Việc nắm vững cấu trúc các đường dẫn nước và vị trí lắp đặt giúp người dùng tối ưu hóa khả năng hấp thụ nhiệt của thiết bị cho gia đình.
Các kiểu sơ đồ lắp máy nước nóng năng lượng mặt trời phổ biến
Việc thiết kế hệ thống cấp nước nóng phụ thuộc lớn vào kết cấu mái nhà và nhu cầu thực tế của từng hộ gia đình. Hiện nay, người ta thường áp dụng ba phương án lắp đặt chính để đảm bảo tính thẩm mỹ cũng như hiệu suất hoạt động cao nhất cho thiết bị này.
Các kiểu sơ đồ lắp máy nước nóng năng lượng mặt trời phổ biến cho gia đình
Lắp đặt hệ thống trên mái bằng
Phương án này yêu cầu bề mặt lắp đặt phải đảm bảo độ vững chắc để chịu được tải trọng đáng kể của hệ thống. Người lắp đặt cần ưu tiên vị trí có khả năng đón nhận ánh nắng tốt nhất xuyên suốt cả ngày, tránh các khu vực bị che khuất bởi các công trình xung quanh.
Xem Thêm Bài Viết:
- Hướng dẫn lắp đặt máy nước nóng gián tiếp an toàn
- Tiêu chuẩn Bu Lông Cường Độ Cao
- Bu Lông Lục Giác Chìm M8: Kích Thước, Thông Số & Ứng Dụng
- Catalog súng hơi vặn bu lông Shinano
- Dùng cây nước nóng lạnh có tốn điện không
Đối với nguồn cấp nước trực tiếp, việc sử dụng bơm để đưa nước vào bình phụ là bắt buộc nhằm ngắt áp, tránh gây vỡ ống thu nhiệt. Nếu dùng bồn chứa, cần đặt bình cao hơn thiết bị từ 0.8 đến 1.2 mét để tạo áp lực nước chảy tự nhiên ổn định.
Lắp đặt hệ thống trên mái nghiêng
Đối với các ngôi nhà không có diện tích mái bằng, việc thi công trực tiếp trên mái nghiêng là một giải pháp thay thế hiệu quả. Quy trình này đòi hỏi đội ngũ kỹ thuật phải có chuyên môn cao, chú trọng việc gia cố hệ thống giá đỡ để chống chịu được tác động của thời tiết khắc nghiệt.
Sử dụng máy bơm tăng áp là yêu cầu kỹ thuật cần thiết trong sơ đồ này để đảm bảo lưu lượng nước lên bình chứa phụ. Việc chuẩn bị đầy đủ dụng cụ chuyên dụng và tuân thủ chặt chẽ bản vẽ kỹ thuật sẽ giúp thiết bị vận hành bền bỉ, giảm thiểu tối đa các sự cố rò rỉ hay hư hỏng phát sinh.

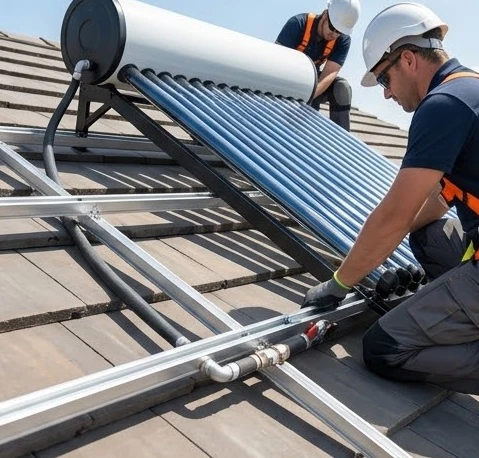

Quy trình lắp đặt máy nước nóng năng lượng mặt trời chuẩn kỹ thuật trên mái nghiêng
Kết hợp cùng bình nóng lạnh điện
Sơ đồ này mang lại tính linh hoạt cao, đảm bảo nguồn nước nóng luôn sẵn sàng phục vụ nhu cầu gia đình, đặc biệt vào những ngày mùa đông thiếu nắng. Hệ thống tích hợp bao gồm các đường ống nước lạnh, nước nóng, ống thông hơi và hệ thống van khóa được sắp xếp khoa học.
Sự phối hợp giữa máy nước nóng năng lượng mặt trời và bình điện giúp tối ưu hóa điện năng tiêu thụ, tạo sự tiện nghi tối đa cho các công trình nhà ở cao tầng hoặc biệt thự hiện đại. Việc lắp đặt đúng quy trình giúp nước lưu thông mượt mà, tránh tình trạng tắc nghẽn đường ống.
Quy trình lắp đặt máy nước nóng năng lượng mặt trời chuẩn kỹ thuật
Để hệ thống hoạt động hiệu quả, người kỹ thuật phải thực hiện đúng các bước từ khâu chuẩn bị đến khâu đấu nối cuối cùng. Trước hết, cần đảm bảo mặt bằng chịu được tải trọng từ 350 đến 450kg tùy theo từng dòng máy, đồng thời định vị hướng Nam hoặc Nam chếch Tây khoảng 10-15 độ để nhận nhiệt tốt nhất.
Lắp đặt bộ chân đế và bình bảo ôn
Quá trình lắp chân đế bắt đầu bằng việc ghép các thanh giằng, thanh đứng và thanh chéo để tạo khung cứng vững. Sau khi hoàn thiện chân đế, bình bảo ôn được đặt lên và cố định chặt bằng bu lông để đảm bảo không bị xô lệch trước các tác động ngoại lực hay gió mạnh.
Lắp ống thu nhiệt và hệ thống đường ống
Đối với dạng ống chân không, việc bôi trơn đầu ống bằng xà phòng giúp quá trình lắp vào bình bảo ôn trở nên dễ dàng và an toàn hơn. Các ống cần được lắp lần lượt để cố định khung trước khi tiến hành đấu nối đường nước vào, nước ra và ống thoát khí theo sơ đồ thiết kế sẵn.

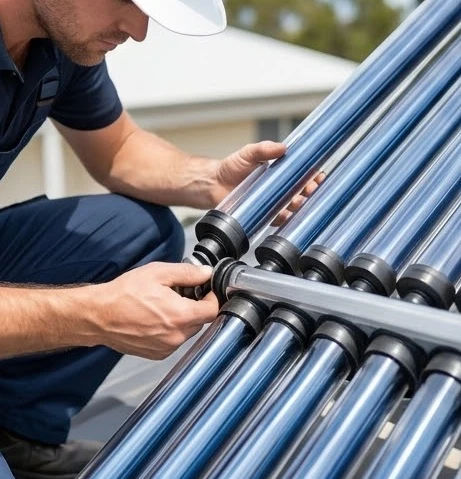

Hướng dẫn chi tiết cách lắp đặt ống thu nhiệt và đường ống nước máy năng lượng
Hệ thống thoát khí cần được bố trí cao hơn bồn cấp nước khoảng 10 đến 20cm để xả áp hiệu quả. Việc quấn băng tan đúng kỹ thuật tại các mối nối ren sẽ ngăn chặn rò rỉ nước, bảo đảm toàn bộ hệ thống kín khít và duy trì áp suất ổn định trong suốt quá trình sử dụng.
Lưu ý quan trọng khi triển khai hệ thống năng lượng mặt trời
Để duy trì hiệu suất làm nóng nước bền vững, việc lựa chọn vị trí và thiết kế hệ thống cấp nước cần tuân thủ nghiêm ngặt các nguyên tắc vật lý. Ngoài ra, việc bảo trì định kỳ cũng là yếu tố then chốt giúp kéo dài tuổi thọ cho các bộ phận như ống thủy tinh hay bình bảo ôn.
FAQs – Câu hỏi thường gặp
Máy nước nóng năng lượng mặt trời cần bảo trì bao lâu một lần?
Thông thường, hệ thống nên được kiểm tra định kỳ từ 6 đến 12 tháng một lần để làm sạch ống thu nhiệt và kiểm tra các mối nối, đảm bảo không có rò rỉ.
Nếu nguồn nước yếu thì phải xử lý như thế nào?
Bạn nên lắp đặt thêm bơm tăng áp hoặc nâng cao bồn chứa nước để tăng áp lực tự nhiên, giúp nước lưu thông dễ dàng qua hệ thống.
Tại sao cần lắp ống thoát khí?
Ống thoát khí giúp giải phóng áp suất dư thừa trong bình bảo ôn, ngăn ngừa tình trạng nổ bình hoặc hỏng hóc do áp suất quá cao khi nhiệt độ nước tăng lên.
Thời gian bảo hành thông thường là bao lâu?
Các sản phẩm chính hãng từ Halana và các đối tác uy tín như Sơn Hà thường có thời gian bảo hành lên đến 5 năm, giúp khách hàng hoàn toàn yên tâm trong quá trình sử dụng.
Việc hiểu rõ sơ đồ lắp máy nước nóng năng lượng mặt trời giúp bạn chủ động hơn trong việc lắp đặt và bảo trì. Nếu bạn cần thêm thông tin kỹ thuật hoặc hỗ trợ tư vấn các dòng sản phẩm chất lượng, đừng ngần ngại tìm đến những đơn vị uy tín như Halana để đảm bảo an toàn và hiệu quả sử dụng lâu dài cho gia đình.
